    • 端铣刀头,半径 = 1.0 mm HB730 210230

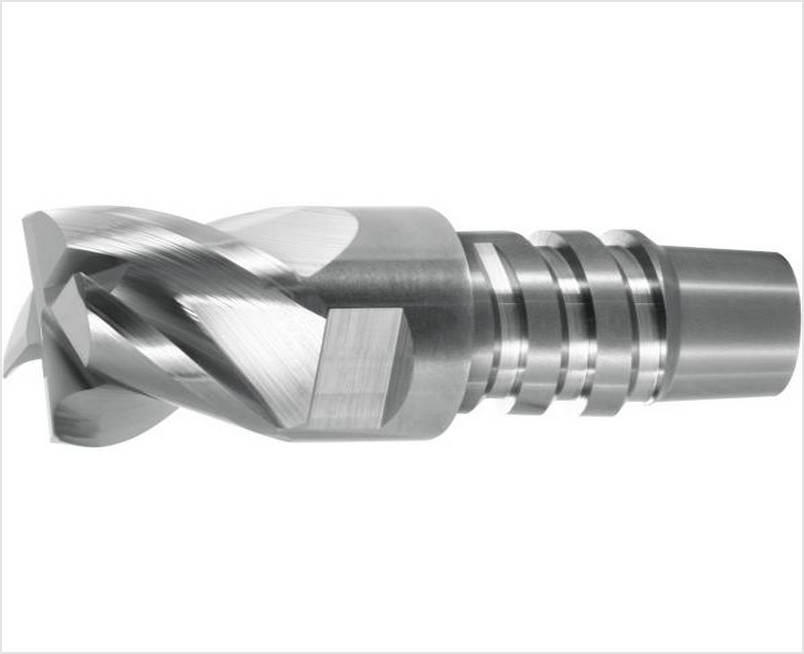

    端铣刀头,半径 = 1.0 mm HB730 210230

    产品编号:210230

    产品品牌:Hoffmann

    产品描述:端铣刀头_Hoffmann可转位刀片铣刀品牌授权一级代理

    订购产品
    产品参数


    全球优质工具尽在于此



    描述

    提示:

    应用参考值,针对 ap 最大 ≤ 0.5×D。



    技术参数

    产品编码210230 10210230 12210230 16210230 20210230 25

    系列

    TopCutTopCutTopCutTopCutTopCut
    切刃直径 D10 mm12 mm16 mm20 mm25 mm
    类型HB730HB730HB730HB730HB730
    刀具材料整体硬质合金整体硬质合金整体硬质合金整体硬质合金整体硬质合金
    标准工厂标准工厂标准工厂标准工厂标准工厂标准
    型号NNNNN
    切刃数 Z44444
    螺纹升角40 °40 °40 °40 °40 °
    横向进给方向水平、倾斜和垂直水平、倾斜和垂直水平、倾斜和垂直水平、倾斜和垂直水平、倾斜和垂直
    铣削加工的切宽 ae全槽加工,切深 1×D; 0.3×D,针对切边全槽加工,切深 1×D; 0.3×D,针对切边全槽加工,切深 1×D; 0.3×D,针对切边全槽加工,切深 1×D; 0.3×D,针对切边全槽加工,切深 1×D; 0.3×D,针对切边
    内冷式
    刀柄尺寸10 mm12 mm16 mm20 mm24 mm
    配套适用的定位件GARANT TopCutGARANT TopCutGARANT TopCutGARANT TopCutGARANT TopCut
    头部长度 l13 mm16 mm20 mm25 mm32 mm
    切削刃长度 L27.5 mm9 mm12 mm15 mm19 mm
    边角倒圆 rv11111
    进给量 fz,针对抗拉强度 < 900 N/mm2 的钢的开槽铣削0.02 mm0.04 mm0.05 mm0.07 mm0.09 mm
    进给量 fz,针对抗拉强度 < 900 N/mm2 的钢的修边加工0.04 mm0.06 mm0.07 mm0.09 mm0.11 mm
    产品类别铣削用刀片铣削用刀片铣削用刀片铣削用刀片铣削用刀片
