软管卷盘

软管卷盘设计用于公路油罐车，机场油罐车或加油站。 所有软管卷盘轮毂的公称压力均为16 bar。

用于液化石油气的不锈钢集线器的PN40。基本上，卷盘可以区分单侧安装的卷盘和两侧安装的卷盘，并可以根据软管的直径和长度在不同尺寸之间进行选择。 两侧安装的卷轴都可以安装在框架上。 不同的入口和出口，右手和左手版本以及卷盘安装方式：可以选择直立或悬挂。

卷盘可以通过手摇曲柄，液压马达或气动马达驱动。 可以选择其他零件，例如控制阀或锁。

指示的软管长度是指常规缠绕的标准值。

对于次优绕组：标准值减去大约20％。

产品描述：

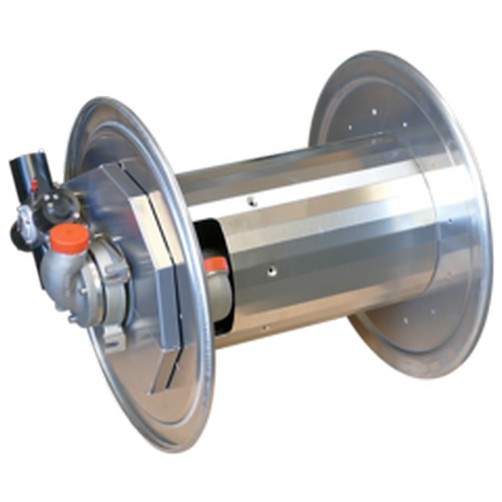

带集成驱动器的两侧安装式软管卷盘

短轮毂、固定盘或带板的辐条轮

铝轮毂 PN 16

卷盘入口：G2"

入口连接：弯头

公称出口宽度：DN 40

螺纹出口：G1,5

固定盘或辐条轮间距 X=200

固定盘或辐条轮直径 Y=800

缸体直径Z = 305

右侧版本

带驱动连接

附加部分：

气动电机 AirSTAR B1

1x气动控制幻灯片 PSB

气动锁

型号列表
