软管卷盘
软管卷盘设计用于公路油罐车,机场油罐车或加油站。 所有软管卷盘轮毂的公称压力均为16 bar。
用于液化石油气的不锈钢集线器的PN40。基本上,卷盘可以区分单侧安装的卷盘和两侧安装的卷盘,并可以根据软管的直径和长度在不同尺寸之间进行选择。 两侧安装的卷轴都可以安装在框架上。 不同的入口和出口,右手和左手版本以及卷盘安装方式:可以选择直立或悬挂。
卷盘可以通过手摇曲柄,液压马达或气动马达驱动。 可以选择其他零件,例如控制阀或锁。
指示的软管长度是指常规缠绕的标准值。
对于次优绕组:标准值减去大约20%。

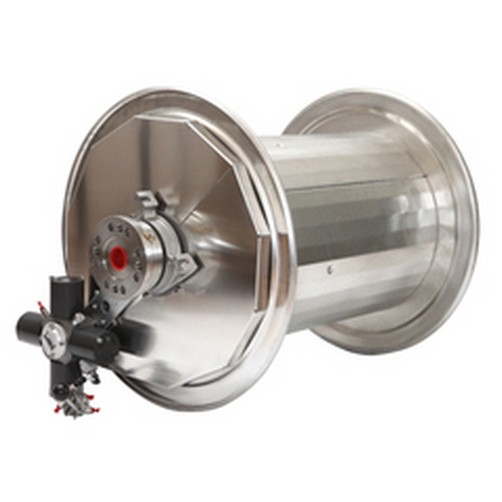

产品描述:
不锈钢花鼓,FKM(用于 AD 蓝色)
卷线器入口:无螺纹
入口连接:螺柱
公称出口宽度:DN 38
螺纹出口:G1,25"
固定盘或辐条轮间距 X=500
固定盘或辐条轮直径 Y=600
缸体直径Z = 305
左侧版本
带驱动连接
附加部分:
气动电机 AirSTAR B1
1x气动控制幻灯片 PSB
气动锁
型号列表
两侧安装
驱动安装套件:是
产品编码 | 入口侧 | 尺寸X | 尺寸 Y | 尺寸 Z | 软管 长度DN40 | 软管 长度 DN63 | 入口法兰 | 弯管接头" | 驱动 | 锁定 | 控制器 | 两侧操作 | 基架 |
2554756 | 左 | 500* | 600* | 305* | 23 | 无 | 直螺柱 | DN 40 1.25" 公头 | 气动 | 气动 | 气动 | 无 | 无 |
2367959 | 右 | 500 | 650 | 405 | 25 | 无 | 直螺柱 | DN 40 1.25" 公头 | 气动 | 气动 | 气动 | 无 | 无 |
2580698 | 右 | 300 | 600 | 305 | 13 | 无 | 法兰直 | DN38 1.25" 公头 | 气动 | 气动 | 气动 | 无 | 无 |
2559376 | 右 | 350 | 650 | 405 | 19 | 无 | 法兰直 | DN 38 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 是 |
2492426 | 右 | 450 | 650 | 405 | 26 | 无 | 法兰直 | DN 38 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 是 |
2582049 | 右 | 600 | 650 | 405 | 35 | 10 | 法兰直 | DN 40 1.25" 公头 | 液压 | 无 | 无 | 无 | 无 |
2557899 | 右 | 300 | 800 | 405 | 27 | 无 | 法兰直 | DN 40 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 无 |
2558053 | 右 | 800 | 650 | 405 | 45 | 无 | 法兰直 | DN 40 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 是 |
2558060 | 右 | 500 | 530 | 275 | 22 | 无 | 法兰直 | DN 40 1.25" 公头 | 气动 | 气动 | 气动 | 无 | 是 |
2594880 | 左 | 400 | 600 | 305 | 18 | 无 | 法兰直 | DN 38 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 是 |
2583505 | 右 | 500 | 600 | 305 | 23 | 无 | 法兰直 | DN38 1.25" 公头 | 气动 | 气动 | 气动 | 无 | 无 |
2583659 | 右 | 400 | 600 | 305 | 18 | 无 | 法兰直 | DN 38 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 是 |
2591121 | 右 | 500 | 600 | 305 | 23 | 无 | 法兰直 | DN 38 1.5" 公头 | 气动 | 气动 | 气动 | 无 | 无 |
