文丘里喷嘴

可调节文丘里喷嘴可作为内联控制的执行器用于飞机加油

阀来控制软管末端的压力。

安装：

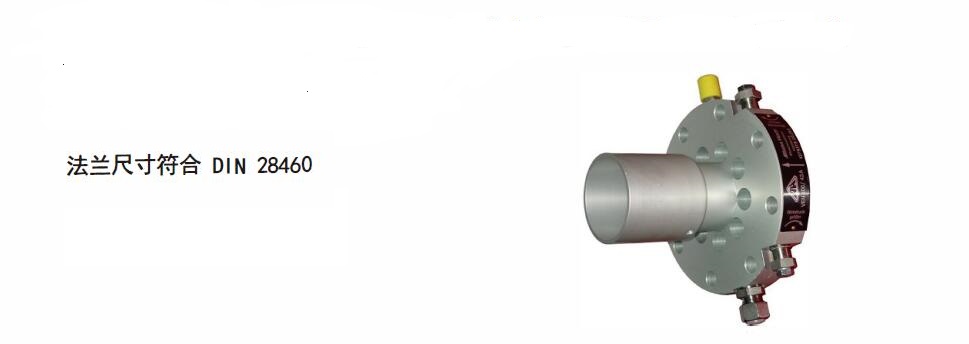

文丘里阀必须安装在两个管法兰之间。 法兰的尺寸根据 DIN 28460 的管道直径确定。法兰的材料为铝或不锈钢（如果有）。

选择：

客户计算了机组最大流量下文丘里管位置与加油接头口之间的（理论）压降，有了这个值，参考图表找到了合适的文丘里阀。

压降的值应尽可能接近图中边界线之间的中间线（平均值），以便平衡计算中的不确定性和后期对压力变化的适应，例如可能

改变软管长度。

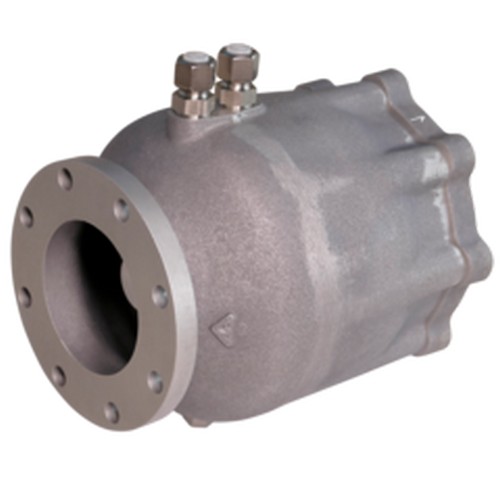

自动控制阀(AV)是用于节流的弹簧载荷活塞阀，可由控制阀进行压力控制、交付控制和流量调节以及呆德曼控制。

泵送介质用作控制流体。根据自动阀的不同，控制阀可以直接安装在自动阀上， 也可以单独安装。

AV100... AV80...

可调文丘里喷嘴（文氏管）用千飞机加油，作为自动控制阀压力控制实际执行装置，控制软管末端压力。

文氏管必须安装在两个管道法兰之间。

VEN65... VENBO... VEN100... VEN150

                     ·按需自由组合                                     · 低噪音                          · 低压力损失

                     · 尺寸紧凑                                          · 使用寿命长                    · 多安装位置可选

概述

在加油期间飞机的最大危险是由千油料被泵入飞机的入口端压力太大。

一方面，必须尽快进行加油，以使飞机在地面上的时间尽可能短，而另一方面，进口处的压力，在某些情况下也不允许流量

超过某些特定值，以免危及飞机内的加油系统（破坏管道，油箱，阀门等）。

根据不同飞机的类型，加油期间软管末端（或飞机入口端）的允许压力不超过2. 1 bar至3.5bar(30至50 psi) 。

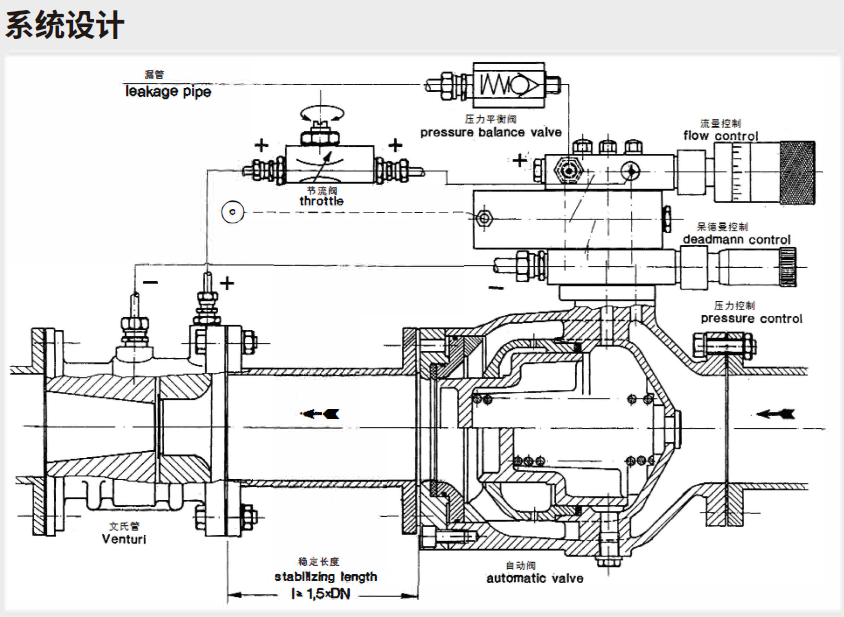

自动控制阀作用是节流，通过压力控制阀(STD) ，流量控制阀(STA) 和呆德曼阀控制阀(STT) 开启，

从而调整在线压力。文氏管压降后的压力理论上等千软管末端（飞机入口端）的压力。

应用领域

适用千低粘度和高粘度矿物油产品。

                      自动阀技术数据和配置                                                                        文氏管技术数据和配置

                      公称直径： DN50,DN80,DN100                                                         管道直径： DN65,DN80,DN100,DN150

                      温度范围： －25 °C 至＋50°C                                                              喷嘴直径： DN12, 18,26,34,35,40,43,46

                      流量范围： 75-3300 升／分钟                                                             法兰材质： 铝， 不锈钢

                      外壳材质： 铝， 球墨铸铁，不锈钢

                      功能选择： 压力控制流量控制呆德曼控制

                      安装位置： 水平， 垂直向上， 垂直向下， 无限制
